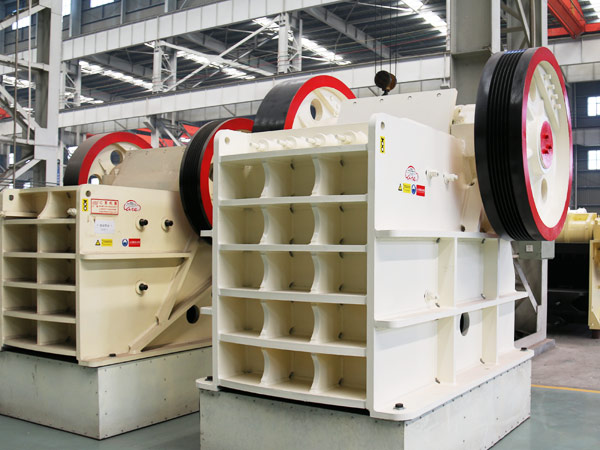

[ 德版顎式破碎機介紹 ]

HD德版顎式破碎機的特點在于將破碎腔型、運動參數的優化設計配合，不僅使機器產能和產品質量大大提升，而且擴大了產品應用范圍 。它是紅星機器聯合德國破碎技術研發的HD系列高性能顎式破碎機，可廣泛應用于金屬和非金屬礦、建筑、砂石、水泥、冶金等各個行業，在處理堅硬物料方面，有著出色表現。

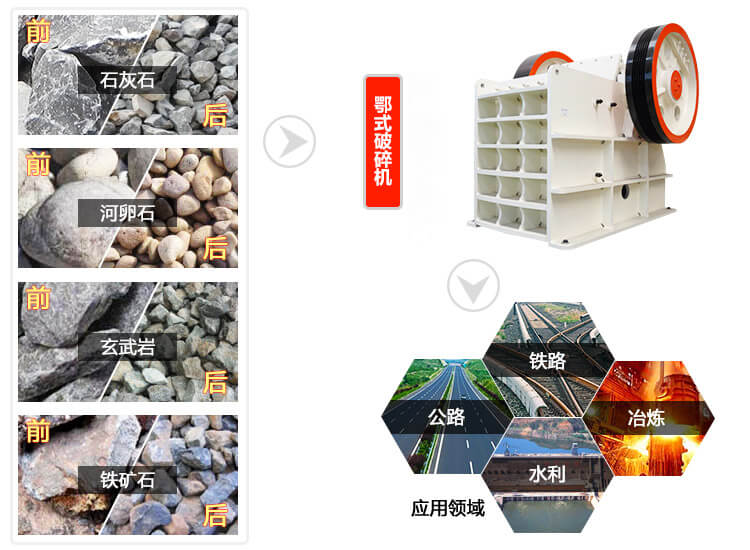

適用范圍

HD德版顎式破碎機目前已廣泛應用于破碎硬度較高的礦石，像常見的鐵礦石、花崗巖、石灰石、青石、玄武石、銅礦石、錳礦石等等，一次破碎比大，可一次將大塊礦石破碎至中等以下粒度。

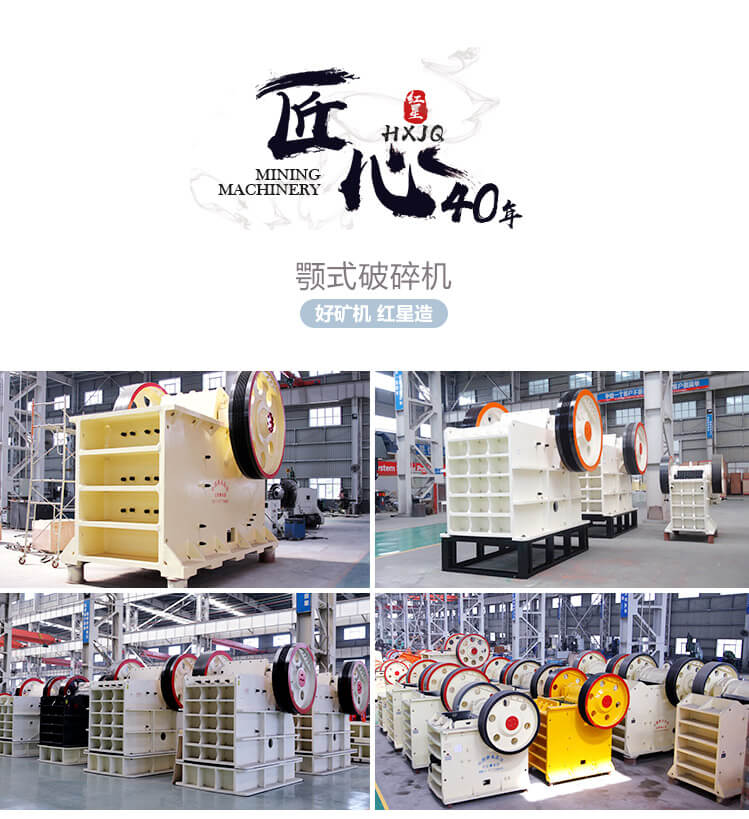

圖片實拍

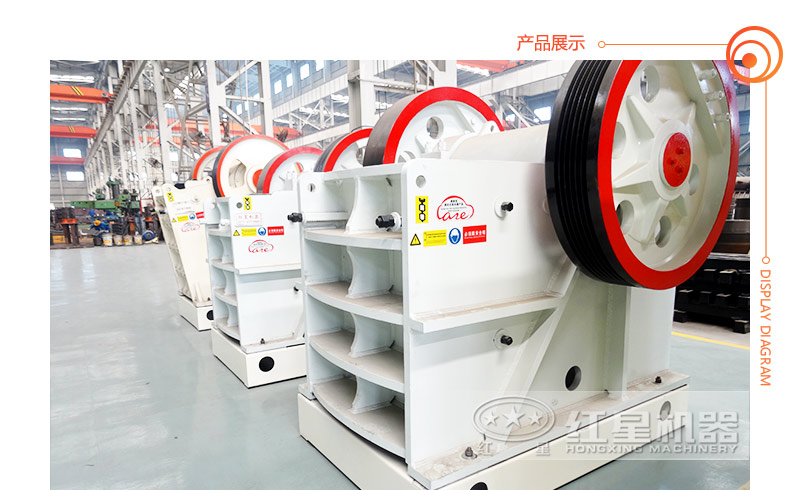

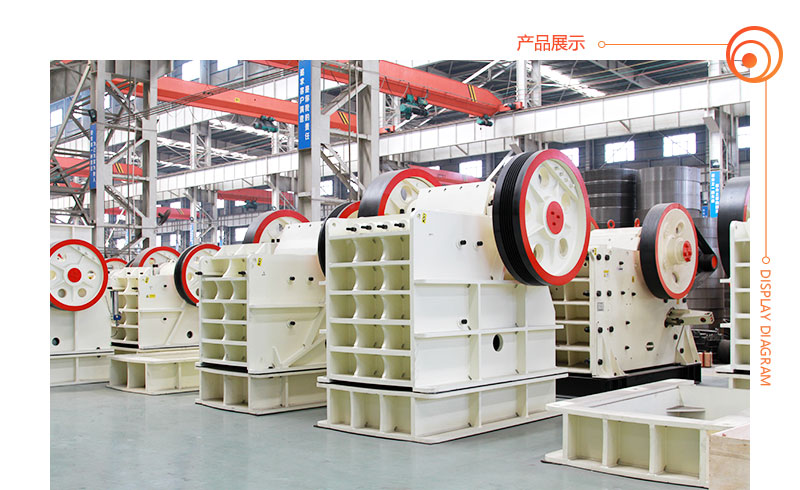

圖1：采用先進工藝制造

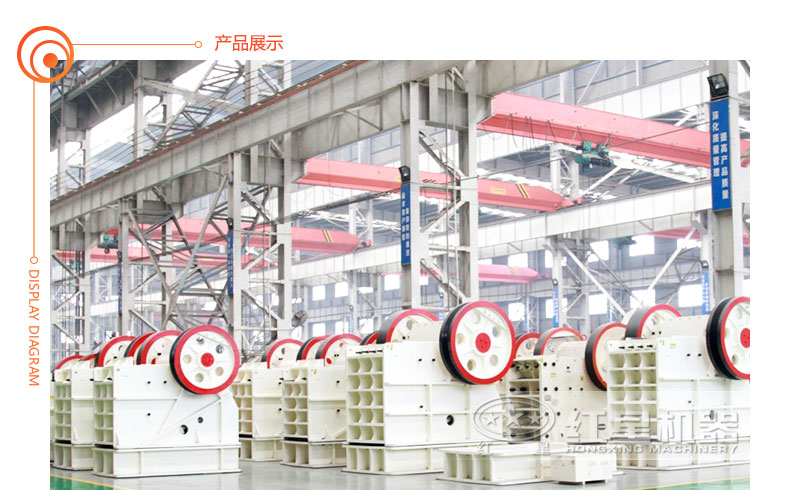

圖2：支持定制生產

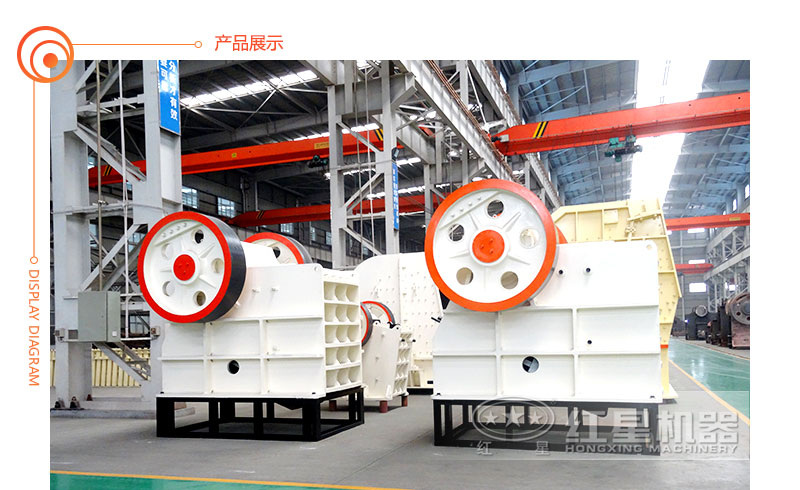

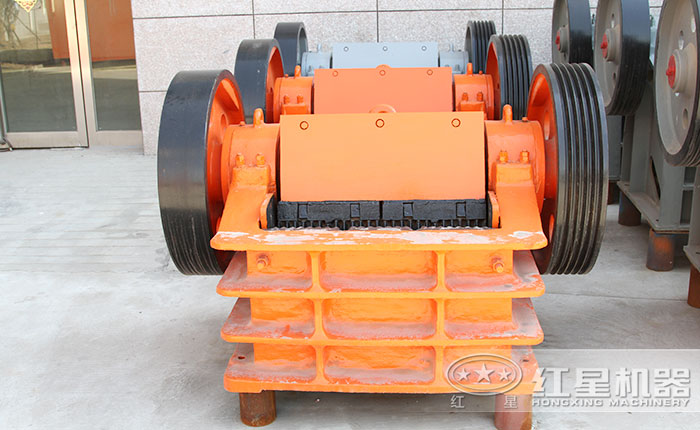

圖3：設備實拍

性能優勢

相比普通顎破，德版顎式破碎機的研制結合了德國先進礦機技術，采用非焊接可拆解機架，大大提升了整機的堅固性，便于拆卸和維護，采用超大軸承設計，減少了設備的故障率，楔塊式排料口調節方式更加方便可靠，減少了人工勞動強度和停機時間，整體看來，新版鄂式破碎機更加高產、智能、環保。

客戶現場

[ 德版顎式破碎機加工現場-2018年5月印尼 ]

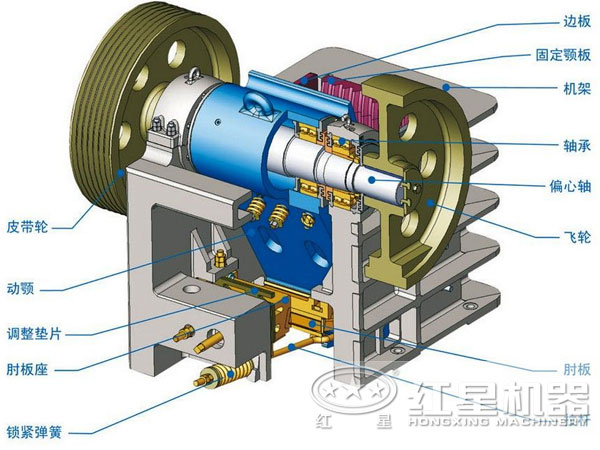

結構組成

1、偏心軸：偏心軸經鍛打熱處理，強度更高，通過能力更大；兩端配備超大軸承，承載能力強，堅固耐用。

2、飛輪：經過多次計算設計，有效平衡偏心運轉產生的不平衡力；與配重配合，降低振動等級，運轉更加平穩可靠。

3、機架：E型機架，合理分配加強筋，加強機器強度和穩定性，運轉振動小、噪音低；邊護板螺栓固定系統，方便快捷。

4、顎板：曲線形優化，提高產能，降低磨損；錳鋼合金，增加厚度，堅固耐用，上下對稱，可對調二次使用。

5、軸承座：優化結構，運轉更穩定，減少因變形對軸承的傷害；特殊放置方式，有效消除破碎分力。

6、潤滑系統：集中潤滑系統，采用通用潤滑連接頭，高產快捷；迷宮密封，能有效阻止灰塵。

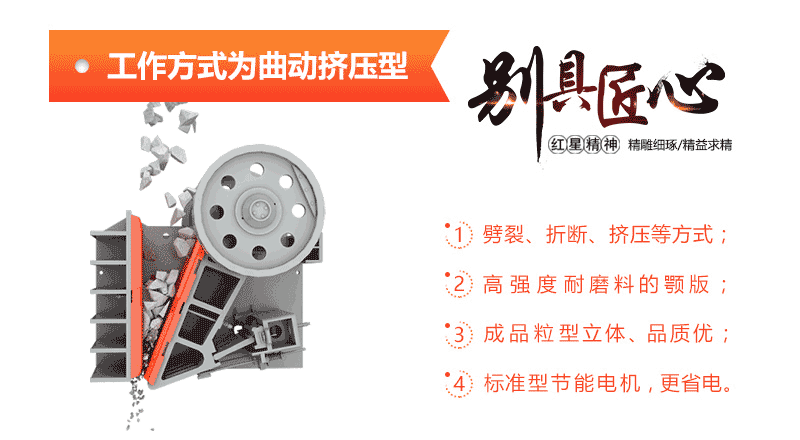

工作原理

HD德版顎式破碎機的工作方式為曲動擠壓型：電動機驅動皮帶和皮帶輪，通過偏心軸使動顎上下運動，當動顎上升時肘板與動顎間夾角變大，從而推動動顎板向固定顎板接近，與其同時物料被壓碎或劈碎，達到破碎的目的；當動顎下行時，肘板與動顎夾角變小，動顎板在拉桿、彈簧的作用下，離開固定顎板，此時已破碎物料從破碎腔下口排出。

推薦廠家

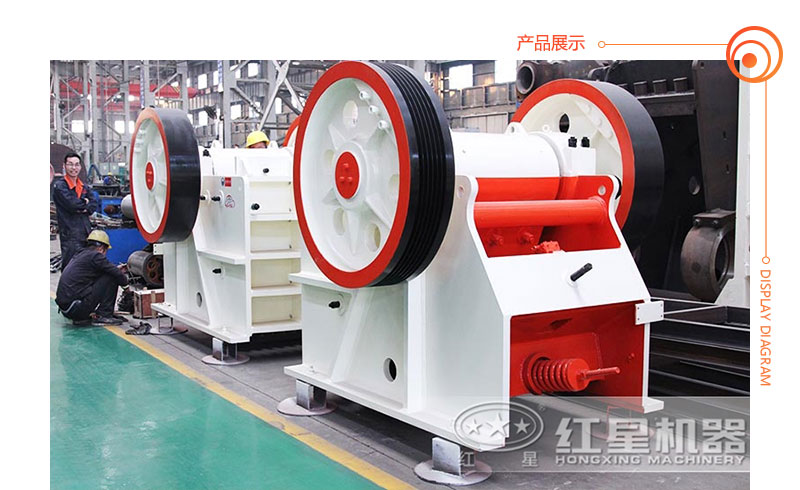

[ HD顎式破碎機制造車間 ]

[ HD德版顎式破碎機-型號全，價格公道 ]

河南紅星機器是生產破碎機的專業廠家，公司生產的德版顎式破碎機結合新型耐磨材料和經典工藝，耐磨性能強，故障率低，經久耐用，公司會為每位用戶提供免費現場考察、來廠優惠、免費安裝、定期回訪等服務，紅星機器已有四十余年的礦機生產歷史，生產的鄂式破碎機械受到國內外許多用戶的認可，售后完善，讓您無后顧之憂！

技術參數

型號	進料口尺寸	最大進料粒度 （mm）	出料口調整范圍	處理能力(t/h)	電機功率	外形尺寸 長×寬×高 （mm）
HD72(57)	460×720	425	45-100	50-120	6P   55	2100×1556×1640
HD86(69)	580×860	500	50-150	60-280	8P   75	2200×1754×1810
HD98(751)	680×980	630	75-175	110-410	8P   110	2660×1960×2175
HD110(912)	850×1100	750	100-200	170-550	6P   132	2960×2381×2556
HD125	950×1250	900	125-225	280-750	8P   160	3500×2614×2925

注：產量根據不同物料，進料粒度等因素其結果將有所不同

作者：紅星機器 發布時間：2015-01-30 10:51:34 更新時間：2020-08-18 17:41:52
