機械攪拌式浮選機是利用葉輪-定子系統作為機械攪拌器實現充氣和攪拌的。機械攪拌式浮選機采用一種新式葉輪制造，這是一種葉片后傾一個角度的錐形葉輪，類似于高比轉速的離心泵輪，揚送礦漿量大、壓頭小、功耗低且結構簡單。該設備攪拌力強、工作可靠，性能穩定。主要用于選別銅、鋅、鉛、鎳、金等有色金屬，也可以用于黑色金屬和非金屬的粗選和精選。

工作原理

在機械攪拌式浮選機時，隨著葉輪的旋轉，槽內礦漿從四周經槽底由葉輪下端吸到葉輪葉片之間，同時，由鼓風機給入的低壓空氣經空心軸和葉輪的空氣分配器，也進入其中。礦漿與空氣在葉片之間充分混合后，從葉輪上半部周邊向斜上推出，由定子穩流和定向后進入整個槽子中。氣泡上升到泡沫穩定區，經過富集過程，泡沫從溢流堰自流溢出，進入泡沫槽.還有一部分礦漿向葉輪下部流去，再經葉輪攪拌，重新混合形成礦化氣泡，剩余的礦漿流向下一槽，直到成為尾礦。

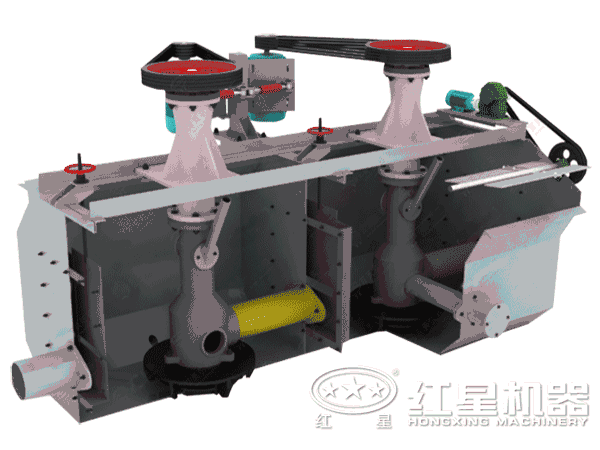

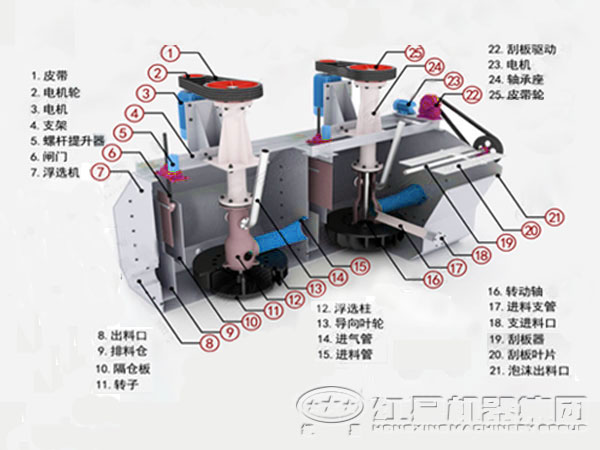

內部結構

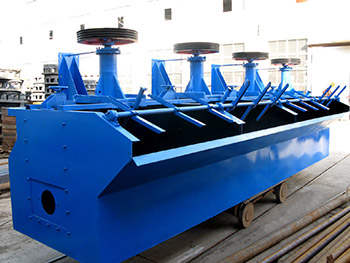

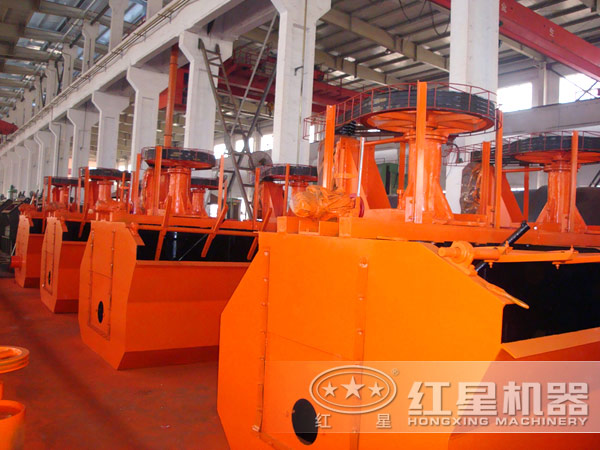

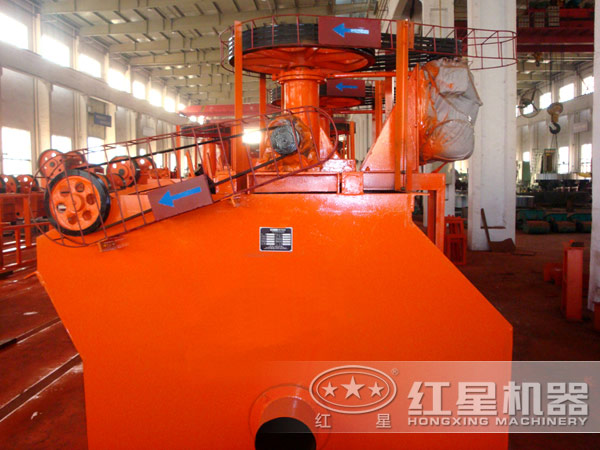

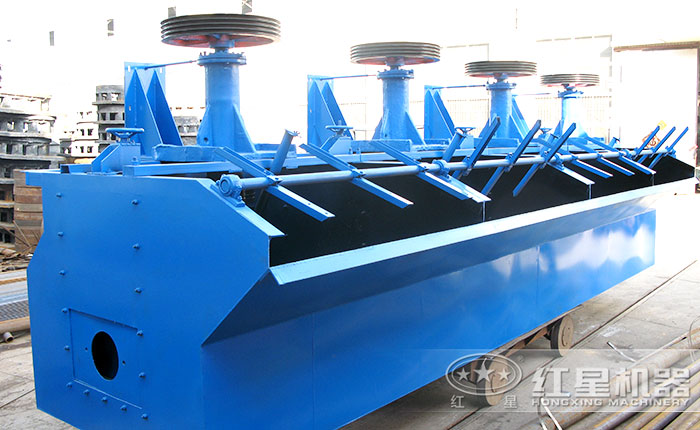

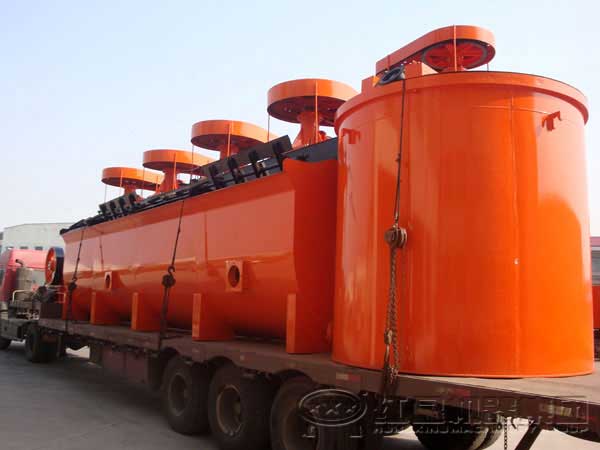

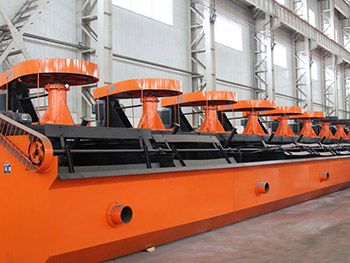

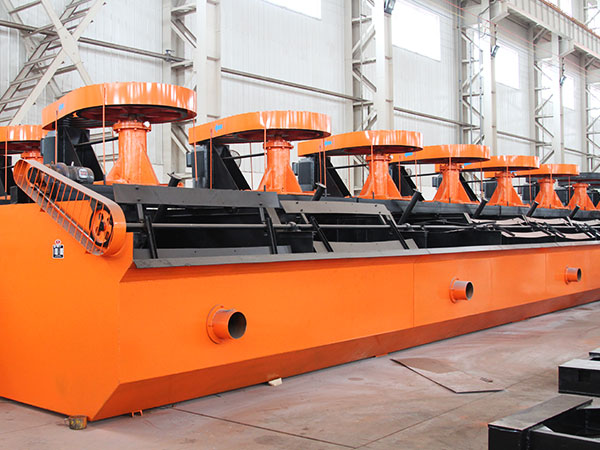

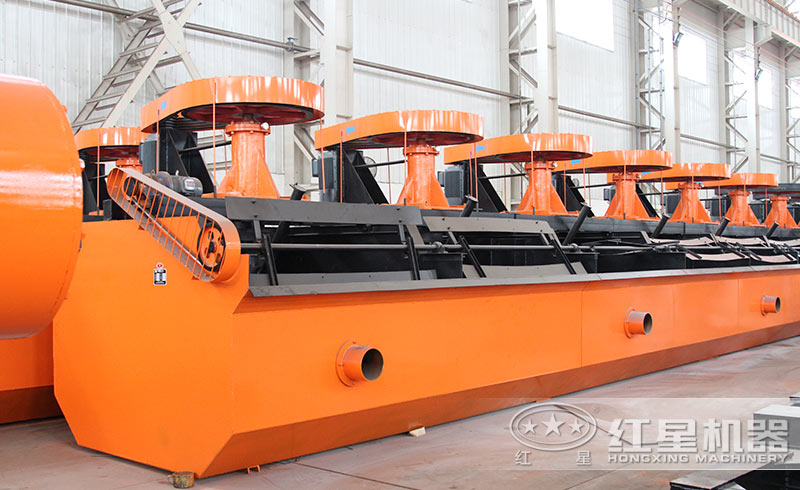

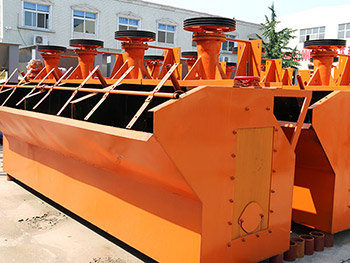

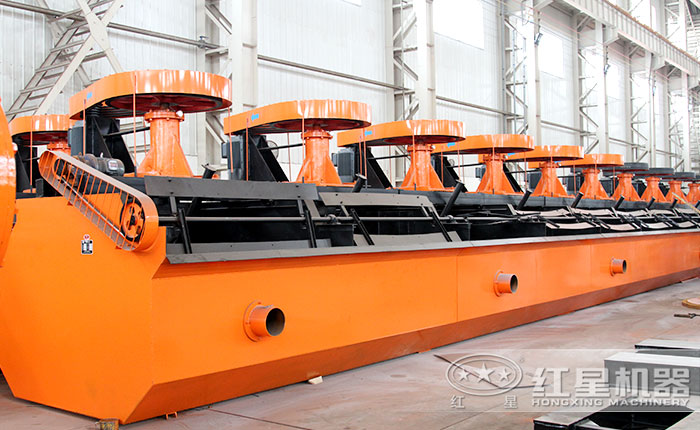

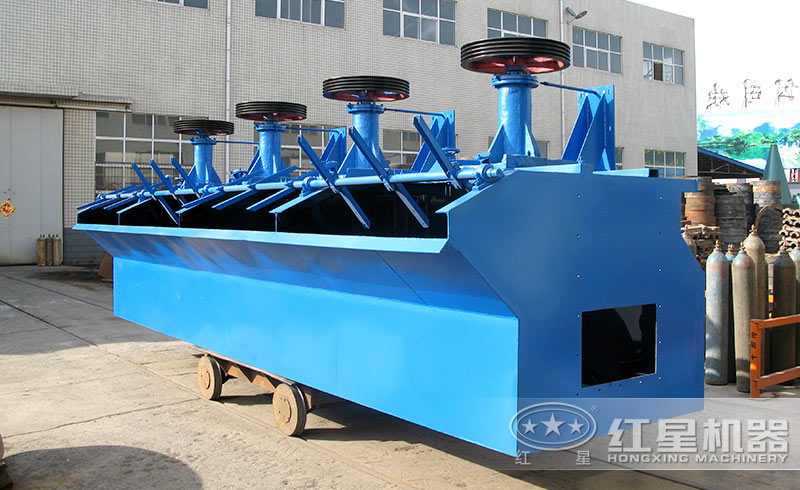

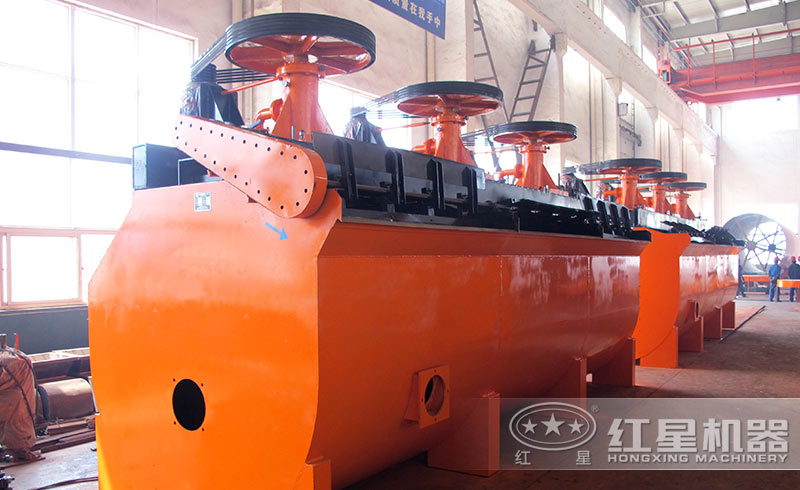

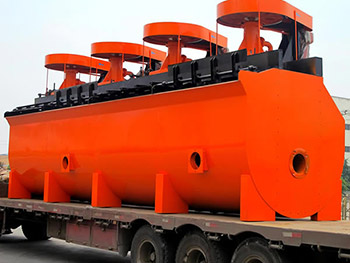

圖片實拍

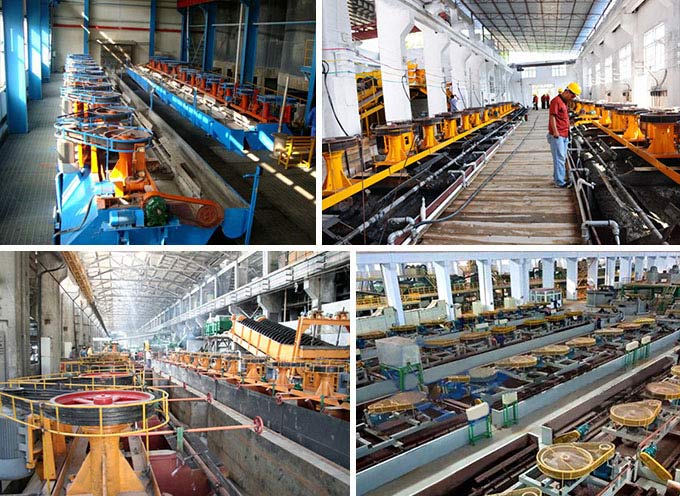

客戶現場

性能優勢

1、攪拌力強，可保證密度、粒度較大的礦粒懸浮，并可促進難溶藥劑的分散與乳化。

2、對難選和復雜礦石或希望得到高品位精礦時，可保證得到較好的穩定指標。

3、機械攪拌式浮選機增加粗顆粒與氣泡的碰撞幾率，改善粗粒的礦化效果，減少物料錯配現象，提高了精礦回收率。

4、機械攪拌式浮選機磨損小、能耗低、投資成本少。

5、多段分選槽的設計使得整個浮選過程逐步完成，形成了梯級優化，滿足物料在不同部位時的性質梯度變化，提高了分選精度。

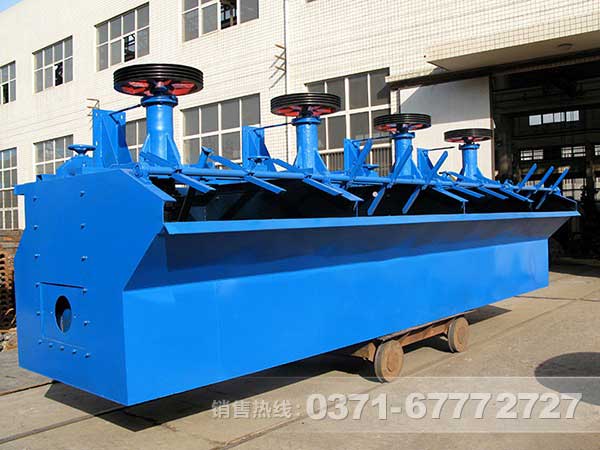

技術參數

型號		XCF-1	XCF-2	XCF-3	XCF-4	XCF-8	XCF-16	XCF-24	XCF-38
槽體尺寸	長（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	寬（mm）	1000	1300	1600	1800	2200	2800	3100	3600
	高（mm）	1100	1250	1400	1500	1950	2400	10819	3400
單效重量（t）		1.2	1.7	2.3	2.7	3.9	6.6	8.0	16.8
有效容積（m³）		1	2	3	4	8	16	24	38
生產能力(按礦漿體積計算)(m³/min)		0.2—1	0.4—2	0.6—3	1.2—4	3—8	4—16	4—24	10—38
主軸電動機	型號	Y132M2-6	Y160M-6	Y160L-6	Y180L-6	Y200L2-6	Y280S-8	Y280S-8	Y280S-6
	功率（kw）	5.5	7.5	11	15	22	37	37	45
葉輪	轉速(r/min)	960	970	970	970	970	740	740	980
	直徑（mm）	400	460	540	620	720	860	950	—
	高度（mm）	155	175	207	247	321	349	—	—
	轉速(r/min)	358	331	266	215	185	160	153	—
	圓周速度(m/s)	7.5	7.5	7.5	7	6.97	7.6	7.6	7.4
刮板電動機	型號	Y90S-4	Y90S-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4	Y90L-4
	功率（kw）	1.1	1.1	1.5	1.5	1.5	1.5	1.5	1.5
	轉速(r/min)	1400	1400	1400	1400	1400	1400	1400	1400
刮板	轉速(r/min)	18	18	16	16	16	16	16	16
	直徑（mm）	500	500	580	600	600	700	700	700
鼓風機風壓（kpa）		≥12.6	≥14.7	≥19.8	≥19.8	≥21.6	≥25.5	≥30.4	≥34.3
最大充氣量(m³/㎡·min)		2	2	2	2	2	2	2	2
