磨粉工藝流程適用于冶金、建材、化工、礦山等礦產品物料的粉磨加工，可用于長石、方解石、滑石、重晶石、螢石、稀土、大理石、陶瓷、鋁礬土、錳礦、磷礦石、氧化鐵紅、石英砂、水泥熟料、活性炭、粘土、煤矸石、石膏、碳化硅、耐火材料等莫氏硬度在8級以下，濕度小于6%的非易燃易爆礦產物料粉末的加工。

主要設備

由主機、分析機、管道裝置、鼓風機、鄂式破碎機、畚斗提升機、料倉、電磁振動給料機、配電柜等組成。適用于冶金、建材、化工、礦山等礦產品物料的粉磨加工，可用于各種礦石以及耐火材料等莫氏硬度在8級以下，濕度小于6%的非易燃易爆礦產物料粉末的加工。磨粉工藝流程整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。

工作過程

大塊狀物料經鄂式破碎機破碎到所需粒度后，由提升機將物料送到料倉，再經振動給料機將料均勻定量連續地送入主機磨室進行研磨，粉磨后的粉子被風機氣流帶走，經分析機進行分級，符合細度的粉子隨氣流進入大旋風收集器內，進行分離收集，再經出粉管排出即為成品粉末。

氣流再由大旋風收集器上端回風管吸入鼓風機。本機整個氣流系統是密閉循環的，并且是在正負壓狀態下循環流動的。在磨室內被磨物料中有一定的含水量，研磨時產生熱量導致磨室內氣體蒸發改變了氣流量，同時由于整機各管道結合處密封不嚴等，外界氣體被吸入，使循環氣流風量增加，為此通過調整風機和主機之間的余風管來達到氣流的平衡，并將多余的氣體導入布袋除塵器內，把余氣帶入的細粉子收集下來，余氣被凈化后排出。

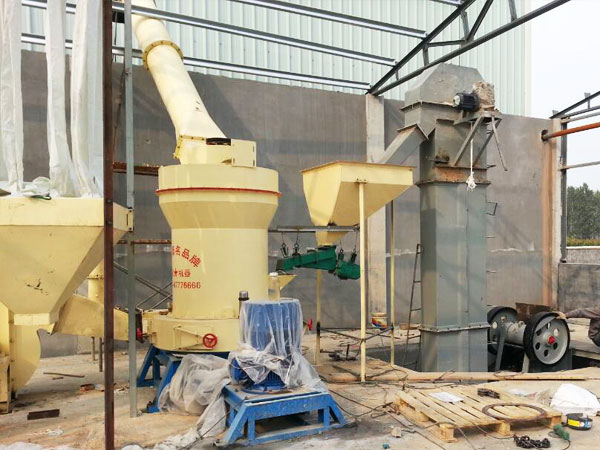

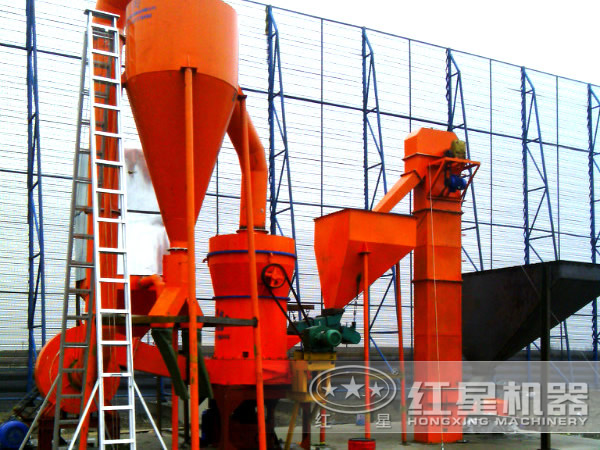

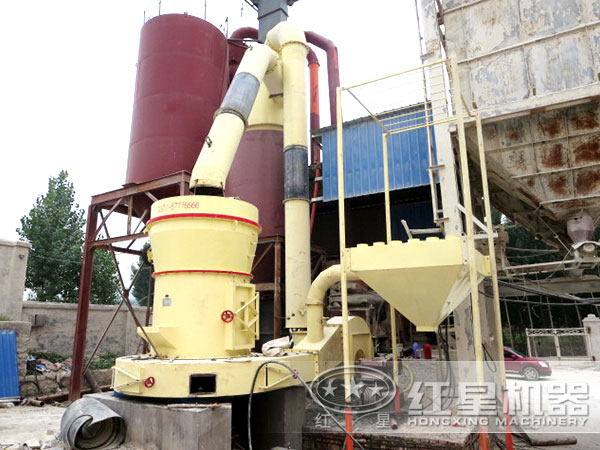

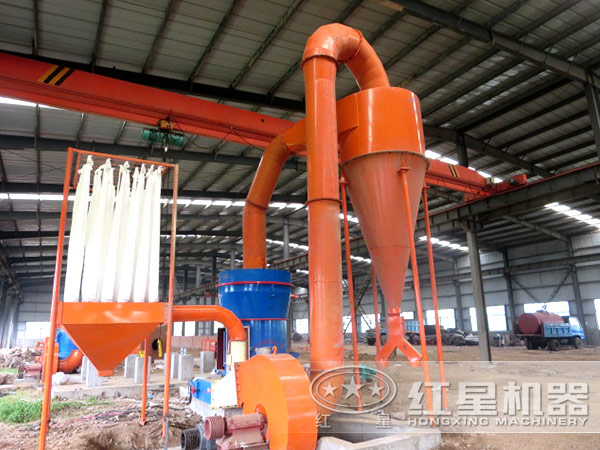

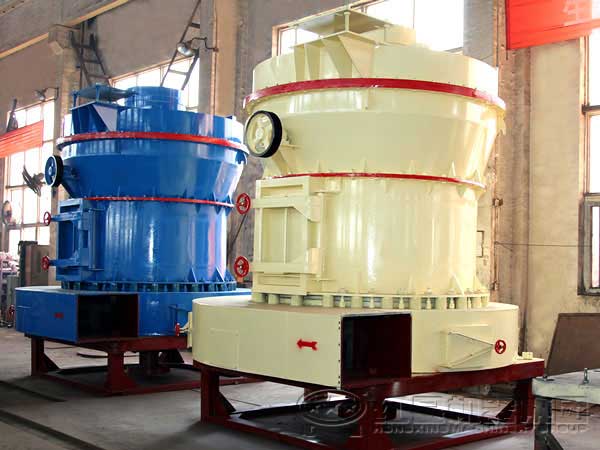

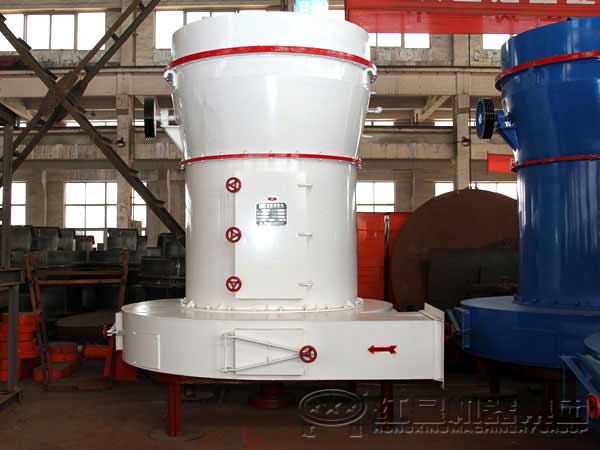

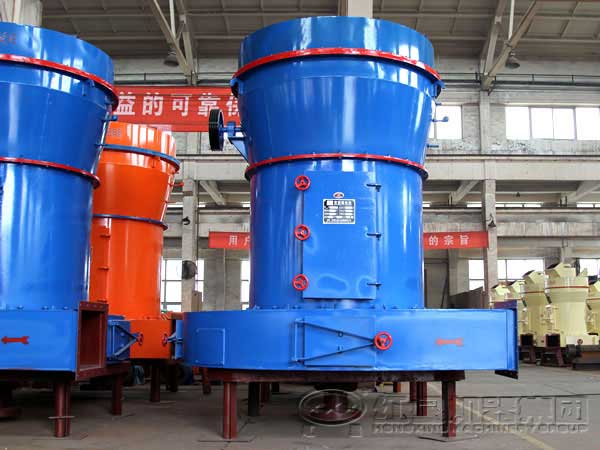

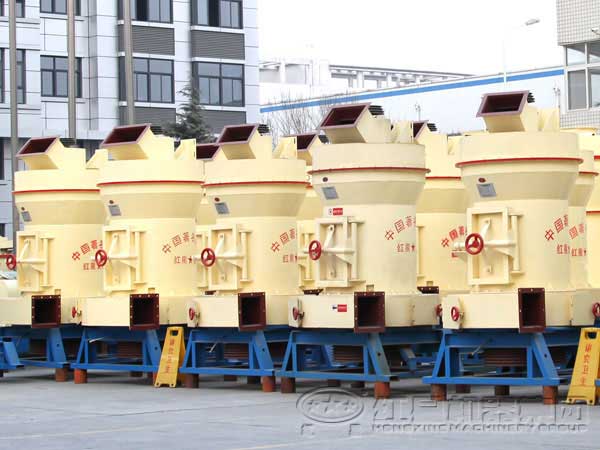

圖片實拍

性能優勢

1.紅星的磨粉工藝流程設計合理，占地面積小，可減少前期投資。

2.磨粉工藝流程中分級機的數目較少，投資較低；操作簡單，調節方便。

3.該工藝流程設備自動化程度高，可減少人工操作環節。

技術參數

型號 參數	4525	4119
進料粒度（mm）	≤30	≤25
成品粒度（mm）	0.173-0.044	0.173-0.044
不同物料細度班產（t）	16-176	8-78
中心軸轉速（r/min）	82	105
磨環直徑（mm）	1770	1400
磨輥直徑（mm）	450	410
磨輥高度（mm）	250	190
主機電機(kw)	Y315M-4-132	Y280S-4-75
風機電機	Y315M-4-132	Y280S-4-75
分析器電機	YCT250-4A-18.5	YCT200-4B-7.5

作者：紅星機器 發布時間：2015-04-10 15:37:28 更新時間：2019-08-13 09:14:28
