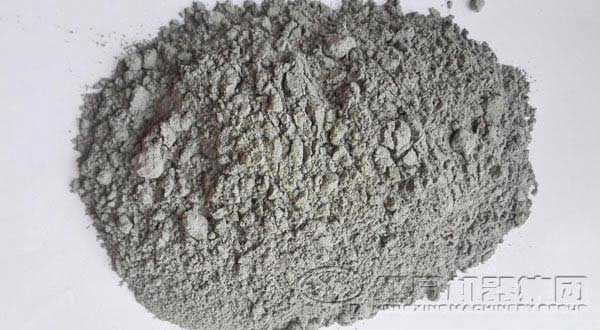

粉煤灰是煤粉經高溫燃燒后形成的一種似火山灰質混合材料。它是燃燒煤的發電廠將煤磨成100微米以下的煤粉，用預熱空氣噴入爐膛經燃燒形成懸浮狀態，產生混雜有大量不燃物的高溫煙氣，經集塵裝置捕集就得到了粉煤灰。

粉煤灰烘干機客戶現場

我公司針對粉煤這一特性，經過不斷的探索研究，針對粉煤灰初水分比其它物料高、比重比其它物料小、烘干過程中流動性變化大的特點是設計的。粉煤灰烘干機高產節能技術是生產粉煤灰、礦渣等微粉必須配套的關鍵設備，在提升水泥節能方面，較離心式脫水設備、舊立式烘干機，在設計理念、節能效果和實際應用中都有很大的突破。

工作原理

濕粉煤灰由供料裝置進入三層滾筒的內層,實現順流烘干, 粉煤灰在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動到內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到好的干燥狀態。物料行到中層另一端而落入外層，物料在粉煤烘干機外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。

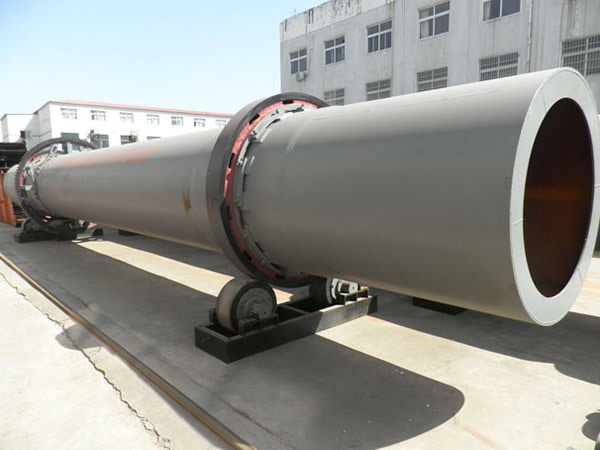

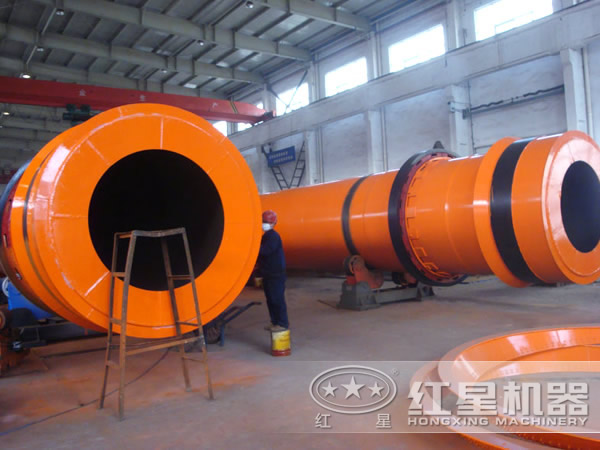

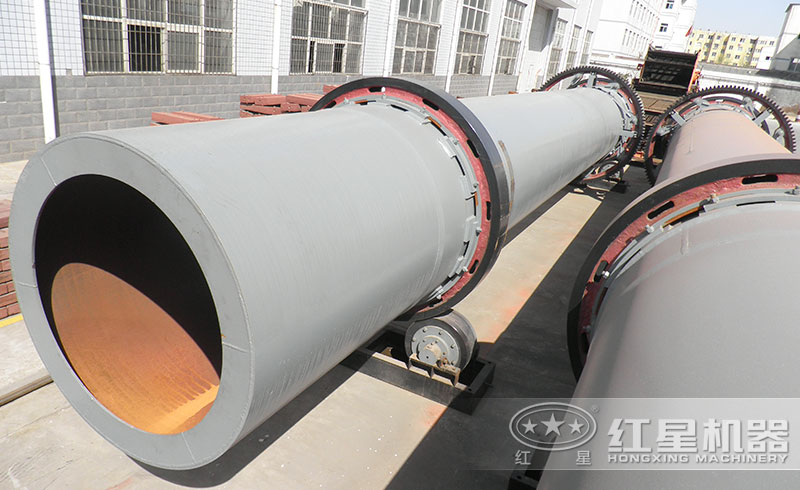

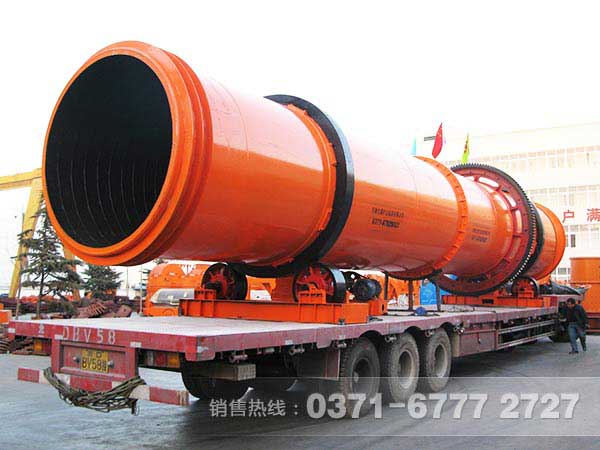

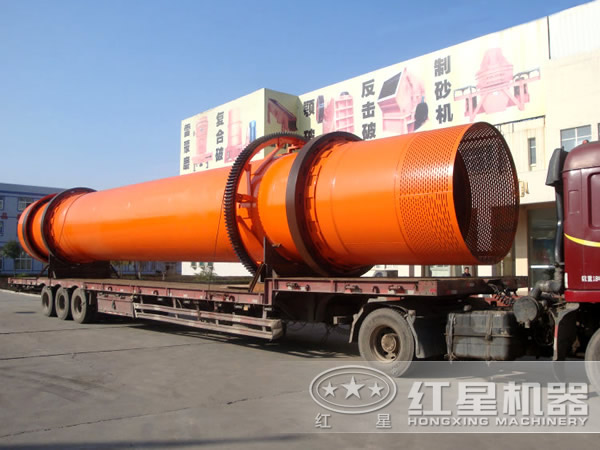

圖片實拍

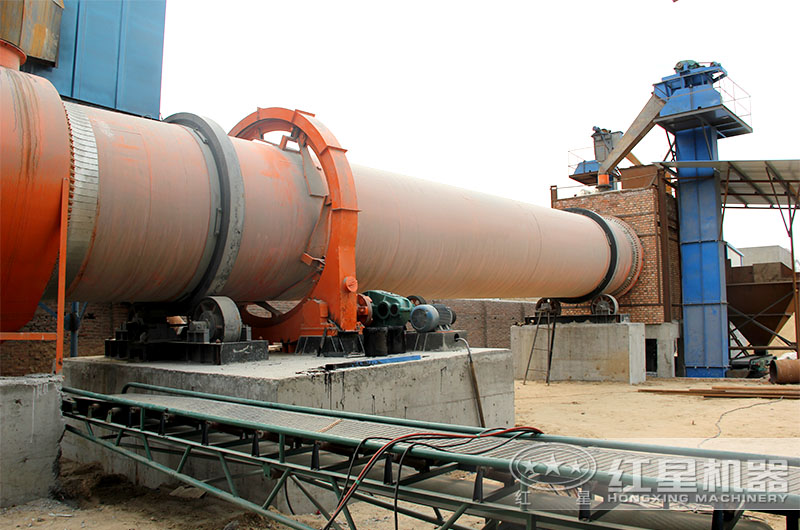

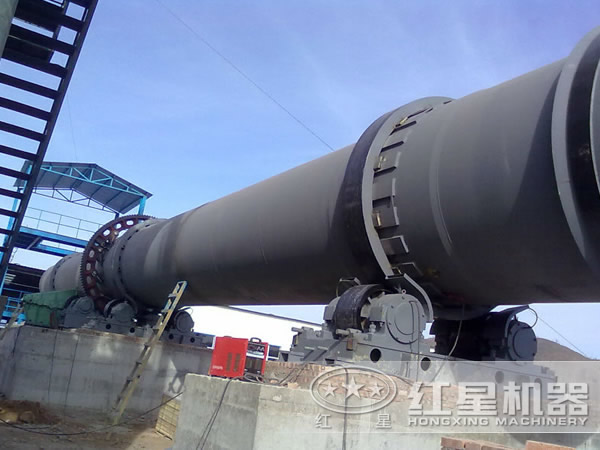

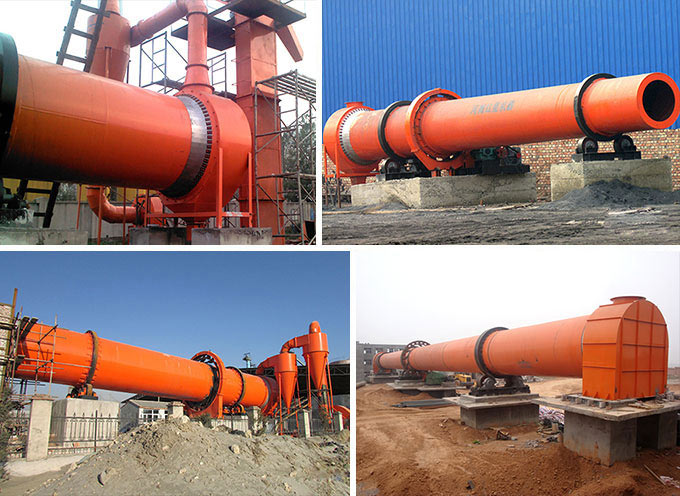

客戶現場

性能優勢

1、粉煤灰烘干機的出氣溫度低，除塵設備使用時間長。

2、粉煤烘干機采用新型組合式揚料裝置，可根據用戶要求輕松調控所要的終水份指標。

3、自動化程度高，操作方便，運轉平穩。

4、設備所需投資是國外進口產品1/6，投資小，收益快。

5、粉煤烘干機采用托輪轉動，傳動功率小。

6、比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗低于60%。

技術參數

規格（m） （直徑×長度）	筒體容積 （m³）	生產能力 （t/h）	安裝斜度 （%）	最高進氣溫度 （℃）	主電動機 （kw）	總重量 （t）
Φ1.2×8.0	9.0	1.9-2.4	3-5	700-800	7.5	9
Φ1.2×10	11.3	2.4-3.0	3-5	700-800	7.5	11
Φ1.5×12	21.2	4.5-5.7	3-5	700-800	15	18.5
Φ1.5×14	24.7	5.3-6.6	3-5	700-800	15	19.7
Φ1.5×15	26.5	5.7-7.1	3-5	700-800	15	20.5
Φ1.8×12	30.5	6.5-8.1	3-5	700-800	18.5	21.5
Φ1.8×14	35.6	7.6-9.5	3-5	700-800	18.5	23
Φ2.2×12	45.6	9.7-12.2	3-5	700-800	22	33.5
Φ2.2×14	53.2	11.4-14.2	3-5	700-800	22	36
Φ2.2×16	60.8	13.0-16.2	3-5	700-800	22	38
Φ2.4×14	63.3	13.5-16.9	3-5	700-800	37	45
Φ2.4×18	81.4	17.4-21.7	3-5	700-800	37	49
Φ2.4×20	90.4	19.3-24.1	3-5	700-800	45	54
Φ2.4×22	99.5	21.2-26.5	3-5	700-800	45	58
Φ2.6×24	127.4	27.2-34.0	3-5	700-800	55	73
Φ3.0×20	141.3	30.1-37.7	3-5	700-800	75	85
Φ3.0×25	176.6	37.7-47.1	3-5	700-800	75	95
Φ3.2×25	201	42.9-53.6	3-5	700-800	90	110
Φ3.6×28	285	60.8-76.0	3-5	700-800	160	135

間接傳熱烘干機

筒徑×筒長   項目	外筒內徑（mm）	內筒內徑（mm）	筒體長度（m）	筒體容積（m³）	筒體斜度	揚料板型式	最高進氣溫度（℃）	外形尺寸（m）
Φ1.5×15m	1500	500	15	20.27	3-5%	升舉式	850	16.2×2.7×2.7
Φ1.5×17m			17	22.97				18.2×2.7×2.7
Φ1.5×19m			19	25.68				20.0×2.9×2.9
Φ1.8×21m	1800	650	21	35.91	3-5%	升舉式	850	22.5×2.7×2.7
Φ1.8×23m			23	39.33				24.5×2.9×2.9
Φ1.8×25m			25	42.75				26.5×2.9×2.9
Φ2.2×21m	2200	800	21	58.10	3-5%	升舉式	850	----
Φ2.2×23m			23	63.61
Φ2.2×25m			25	69.15
