風掃煤磨是煤粉制備系統的主體設備，主要用于粉磨各種硬度的煤炭，同時也適用于水泥、冶金、化工等行業的煤炭及礦石原料制粉系統。風掃煤磨是將煤塊破碎并磨成煤粉的機械，是煤粉爐的重要設備。風掃磨主要由進料裝置、主軸承、回轉部分、傳動裝置、糶裝置、高壓起動裝置及潤滑系統組成。原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤被研磨的同時，細粉被通過磨內的熱風，經由出料裝置帶出磨機。我公司生產的風掃煤磨機結構合理，粉磨效率高，是煤粉制備的理想設備。



風掃煤磨應用領域

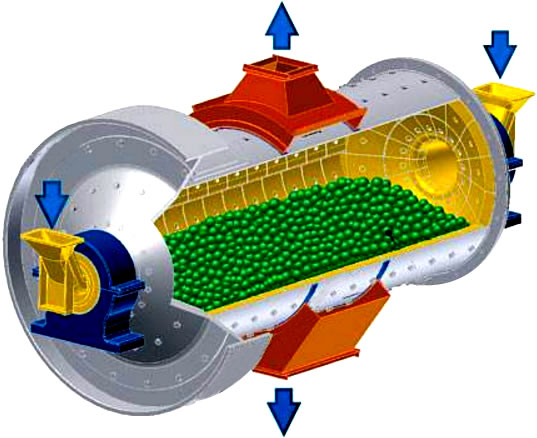

風掃煤磨工作原理

風掃煤磨機是烘干兼粉磨中比較早、相對簡單的一種，其工作流程是原料經喂料設備由進料裝載進入磨內，熱風由進風管進入磨內，隨著磨機筒體的旋轉，煤與熱風在磨進行熱交換，煤在磨內被粉碎和研磨，在煤塊被粉碎的同時，由專用的引風機經過磨機的出料裝置將已粉碎的煤粉及氣體一同帶出磨機，較粗的顆粒會經過出料裝置的返料螺旋返回到粉磨倉內進行再次粉磨。

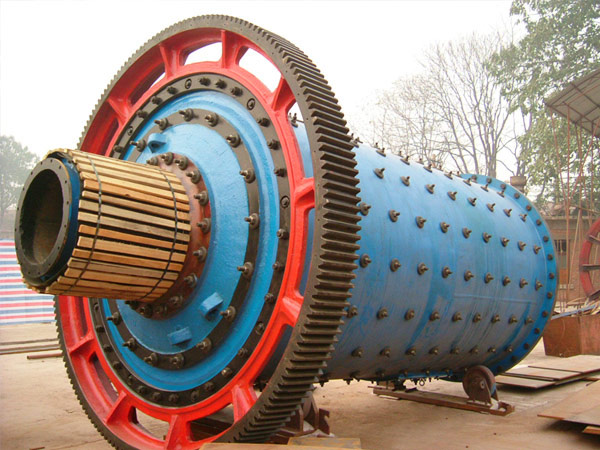

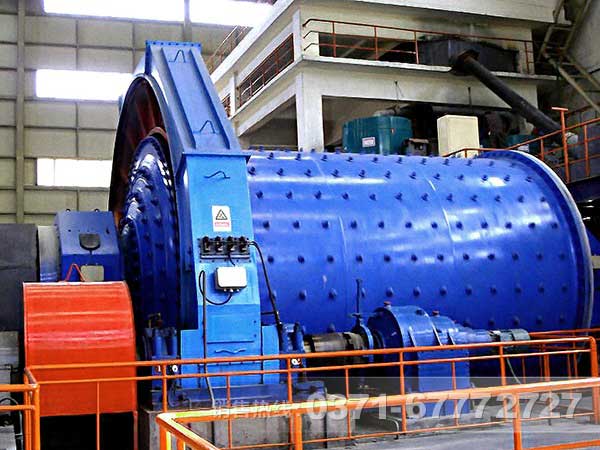

圖片實拍

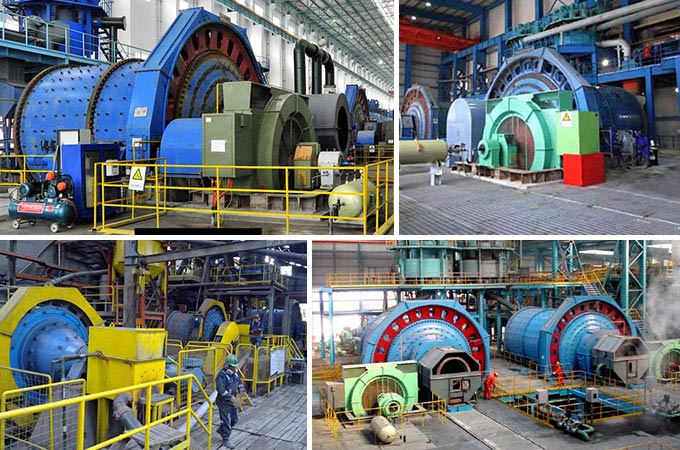

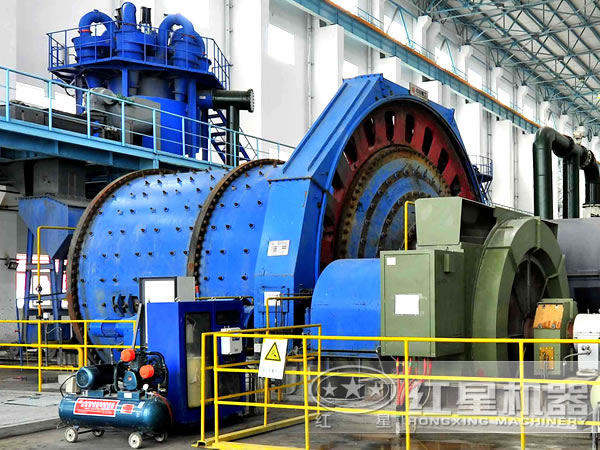

客戶現場

性能優勢

1、風掃磨運行可靠，連續作業，生產能力大。

2、優化支撐系統，改善潤滑結構，減小系統阻力。

3、降低單產功耗，節約20-30%的電力消耗。

4、合理分配鋼球和筒體長度，增產15%-25%。

5、風掃煤磨機采用了新型材質襯板，增加耐磨性，延長襯板使用壽命，減少設備易損件更換次數。

6、進料裝置采用斜進風的百葉窗式結構，增強了磨機的熱交換能力，可以有效地防止煤磨進口的堵料現象。

7、采用先進控制系統，啟動和傳動平穩，獲得較好使用效果和較高的經濟效益。

技術參數

項目 規格 （m）		Φ1.7×2.5	Φ2.2×4.4	Φ2.4×4.75	Φ2.4×4.5+2	Φ2.6×5.25+2.25	Φ2.8×5+3	Φ3.0×6.5+2.5	Φ3.2×6.75+2	Φ3.4×6+3	Φ3.8×7+2.5
筒體轉速(r/min)		24.5	22.4	20.4	20.4	19.7	18.3	18.3	16.9	17.5	16.4
生產能力(t/h)		3-5	8-9	12-14	11-12	13-14	16-17	19-20	25-30	28-30	38-40
進料粒度		＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25	＜25
研磨體裝載量		7.5	20	22	22.5	28	32	43	50	55	80
主減速機		ZD40	ZD60	ZD60	ZD60	ZD70 MBY450	ZD70 MBY500	ZD80 MBY560	JDX560	JDX710	MBY800
主電動機(kw)		95	250	280	315	400	500	630	710	800	1250
總重量		29	46	54	76	98	107	124	148	162	215
