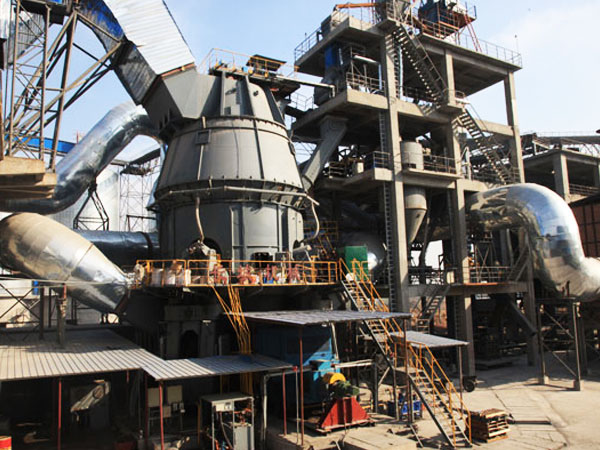

礦渣立磨是礦渣預粉碎之后進行再次粉磨的關鍵設備。它主要應用于礦渣微粉生產行業和水泥粉磨站。我公司經過在長期設計、生產過程中的探索和總結，已經形成了不同規格、滿足不同細度要求的系列化礦渣粉磨設備，質量保證，穩定高產?，F已廣泛用于礦粉生產行業和水泥粉磨站，技術非常成熟。可用于混凝土摻合料，能顯著降低工程成本，提高混凝土抗壓、抗拉、抗剪和抗彎強度。

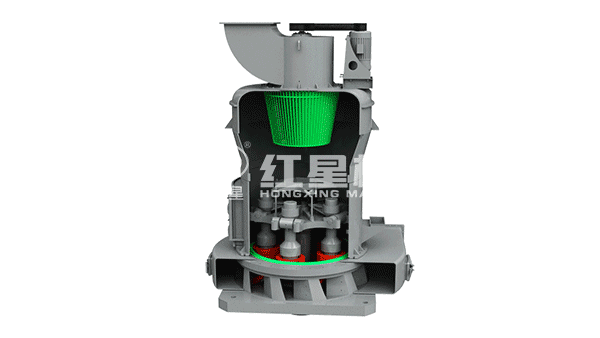

工作原理

進入磨內的礦渣在磨棍液壓加載壓力下被擠壓碾磨，磨細的物料被進磨熱風帶到選粉機進行分級分離，同時與進磨熱風進行熱交換，烘干水份。分離出來的細粉經袋收塵器收集下來，經空氣斜槽、入庫提升機、三通閥入庫斜槽等送入礦粉庫進行儲存。經過收塵器的氣流被凈化后一部分循環回磨繼續利用，其余部分經排風機、煙囪排入大氣。粗顆粒物料被分離出來返回磨內重磨。礦渣粉磨設置有物料外循環系統。磨內不能被上升氣流帶起的大顆粒物料作為外循環物料通過雙翻板閥、皮帶輸送機、提升機送入回渣倉?；卦鼈}內物料經皮帶輸送機、振動喂料機、三通溜管除鐵裝置、重新喂入立磨中。

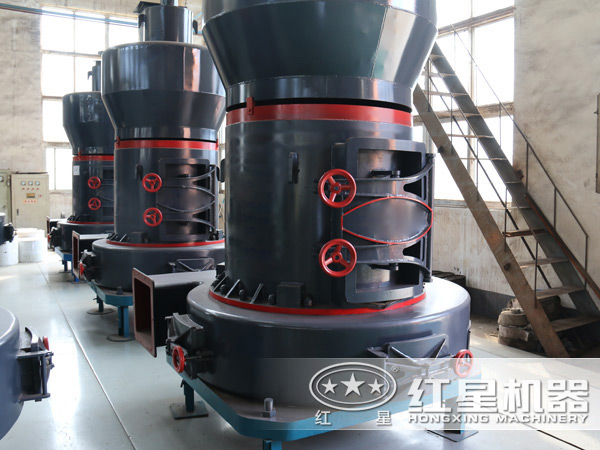

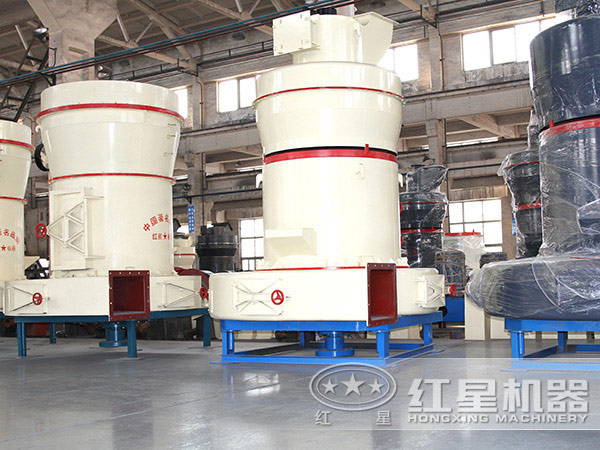

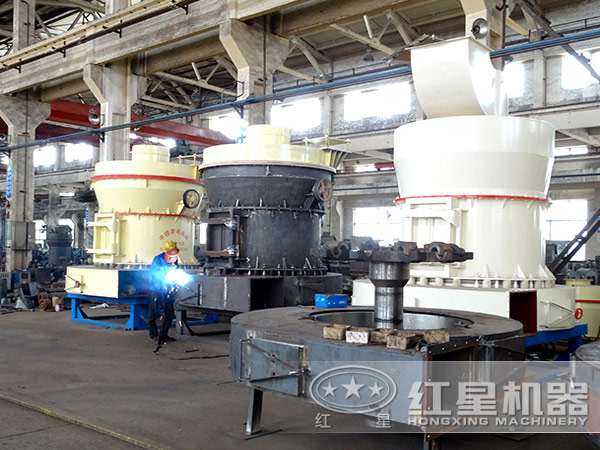

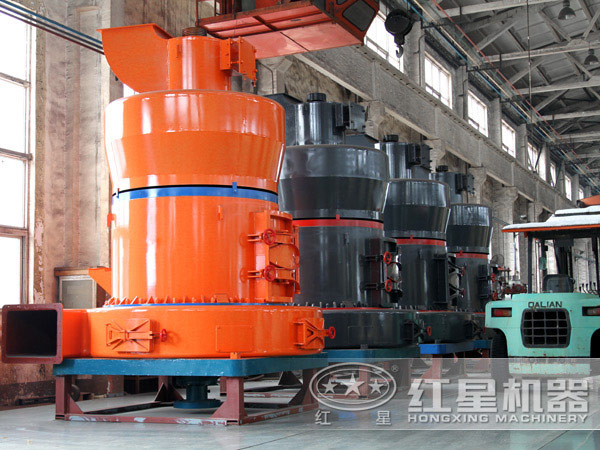

圖片實拍

性能優勢

1、礦渣立磨采用高細篩分磨粉技術，內置特殊結構的雙層隔倉裝置、活性襯板和磨尾出料裝置，滿足客戶的對粉磨細度的需求。

2、筒體內部采用新型分級襯板，采用微型研磨體對物料進行高線性粉磨和研磨，從而達到較高的生產能力。

3、設備性能穩定，能大幅度降低綜合粉磨電耗，為客戶節省開支。

4、特殊設計的限位機構可保證磨輥和磨盤不剛性接觸，以減少振動及磨損。

5、采用錐形磨輥和平面磨盤，結構簡單、磨損小、易磨件壽命長，也便于安裝、調整及維修。

技術參數

規格Spec./m （直徑 × 長度） (Dia.×Length)	磨機工 作轉速 Speed(r/min)	入料粒度 Feeding Size(mm)	生產能力 Capacity(t/h)	研磨體裝載量 Griding Media Loading(t)	主電動機 Main Motor (KW)	主減速機 Main Reducer	總重量 Weight (t)
Ф1.83×7.0	23.8	＜20	3～5	22	245	ZD60	43.5
Ф1.83×9.5	24.1	＜20	5～7	31	355	ZD70	56
Ф2.2×9.5	21.5	＜20	8～10	41	475	ZD70	74
Ф2.2×11	21.5	＜20	10～12	50	570	ZD80	109
Ф2.4×11	20.3	＜20	12～14	57	630	ZD80	116
						MBY560
Ф2.4×13	20.3	＜20	14～16	68	800	MBY710	138
						JDX710
Ф2.6×11	19.7	＜20	15～16	69	800	MBY710	138
						JDX710
Ф2.6×13	19.7	＜20	16～18	82	1000	MBY800	158
						JDX800
Ф3.0×12	18.2	＜20	18～20	100	1250	MBY800	182
						JDX800
Ф3.0×13	18.2	＜20	21～23	108	1400	MBY900	190
						JDX900
Ф3.2×13	17.8	＜20	25～27	128	1600	MBY1000	230
						JDX1000
Ф3.2×14	17.8	＜20	28～30	138	1800	MBY1000	249
						JDX1000
Ф3.5×13	17.3	＜20	32～35	156	2000	JS130-A	275
