石灰回轉窯結構先進，可靠的兩端組合式鱗片密封。使石灰窯漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失。用于焙燒鋼鐵廠、鐵合金廠用的活性石灰和輕燒白云石等行業。

石灰回轉窯可靠的回轉窯兩端組合式鱗片密封，使其漏風系數小于10%，另外使用復合型耐火材料，以減少輻射熱損失；石灰回轉窯使用的填充式、可分區通風的圓形或方形豎式冷卻器，使由冷卻器出來的石灰溫度為800C+環境溫度，便于輸送、儲存，并可將入窯二次空氣預熱到7000C以上，減少了運動部件和特殊材料。

石灰回轉窯具有環保、節能功能等顯著特點，自動化程度高等優點；因石灰窯采用新型的燃燒器技術，能充分利用廉價燃料能源，符合國家節能減排、低碳環保的發展要求也為企業客戶節省了大量的運營成本。

工作原理

根據加熱方式的不同，石灰回轉窯分為內加熱和外加熱兩大類。內加熱石灰回轉窯的物料與火焰及煙氣直接接觸，可通過調節實現爐內氧化或還原氣氛，筒體內壁砌筑耐火磚，頭尾罩內襯為高強耐磨澆注料，頭尾罩與筒體之間為柔性密封，可徹底杜絕揚塵及漏料。外加熱石灰回轉窯的物料與火焰及煙氣不直接接觸，熱源在加熱爐與筒體之間，通過耐熱鋼筒壁傳熱來加熱物料，加熱爐內襯為耐火纖維，可節能降耗。

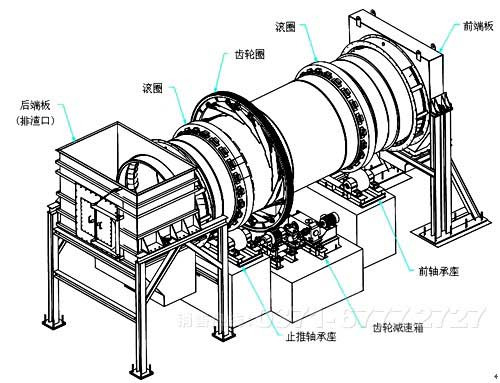

結構圖

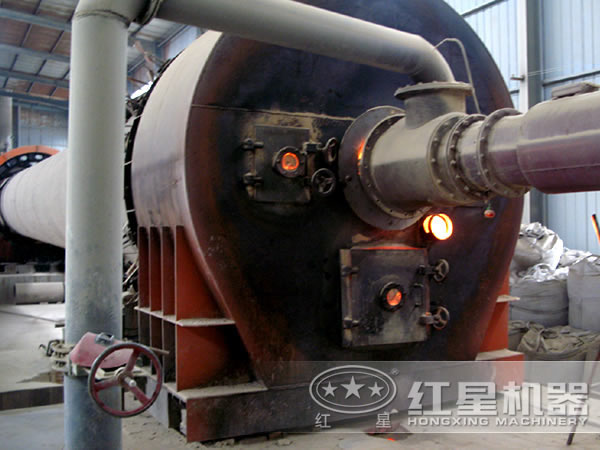

圖片實拍

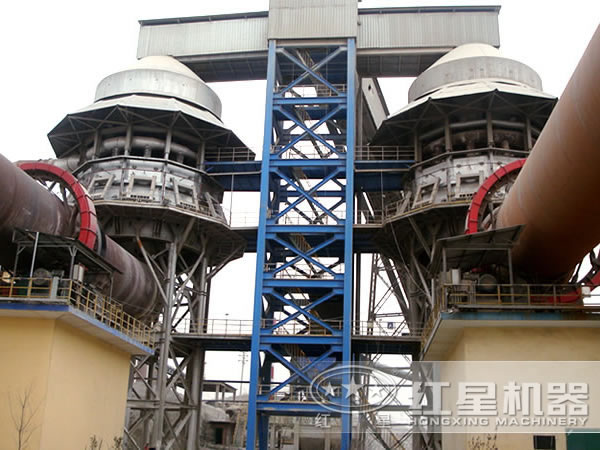

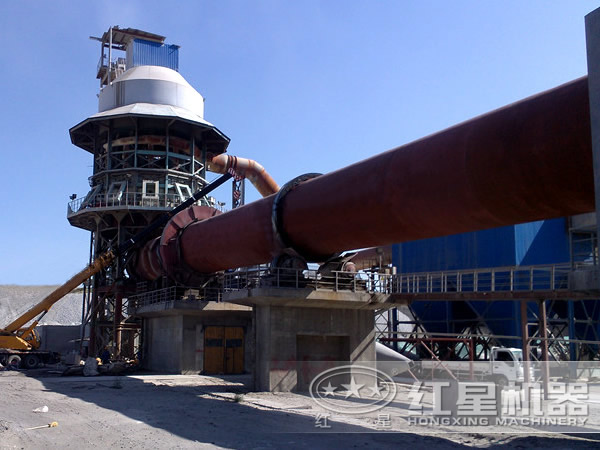

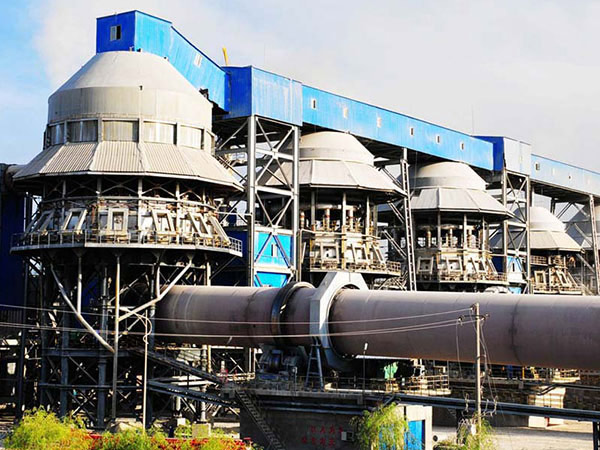

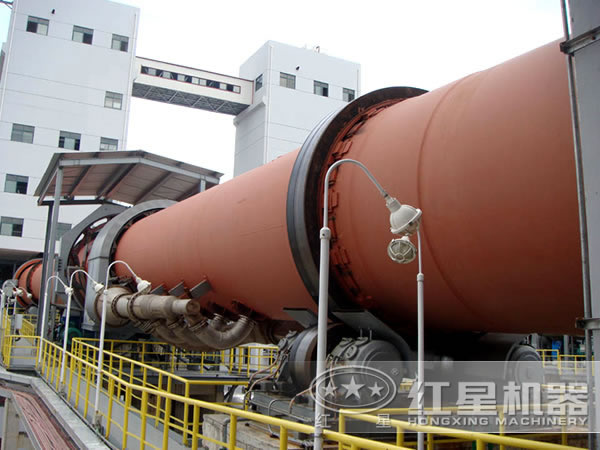

客戶現場

性能優勢

1、石灰回轉窯動態平衡中的回轉窯窯皮普遍均勻平整粗糙，物料翻滾移動順暢、平緩，料層均勻穩定，熟料質量提高。

2、石灰窯生產線的原料、燃料適應范圍廣，設備維修簡便、能耗低。

3、冷卻器和窯頭罩采用一體化豎式設計，占地面積少；密封性好，避免了熱廢氣無組織排放。

4、化學反應能力強、體積密度小、比表面積大。

5、結構先進，低壓損的豎式預熱器能有效提高預熱效果，經預熱后的石灰石入窯分解率可達20-25%，并可直接利用10-15mm細粒級石灰石。

技術參數

設計能力（t/d）

150

200

250

300

350

400

500

600

750

800

1000

產品

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

活性石灰 煅燒白云石

預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

圓形豎式預熱器或多邊形豎式預熱器

多邊形豎式預熱器

多邊形豎式預熱器

多邊形豎式預熱器

回轉窯

規格（m）

Φ2.5×40

Φ2.8×42

Φ3×46

Φ3.2×50

Φ3.5×54

Φ3.6×56

Φ3.8×58

Φ4×60/Φ4.2×50

Φ4.3×58

Φ4.3×64

Φ4.8×68

有效容積（m³）

142

190

235

292

390

430

505

575/548

670

738

1005

燃燒溫度（℃）

1350/1250

1350/1250

1350/1250

1350/1250

1350

1350

1350

1350

1350

1350

1350

冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

方形豎式冷卻器

燃料

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

煤氣 煤粉

熱耗（KJ/KgC3O）

5300/5000

5300/5000

5300/5000

5300/5000

5225

5225

5100

5100

4810

4810

4810
